HYDRAUL I KWERKZ EUGE
E
Motion Control
System (MCS)
Power Team® Synchron
Hub- und Liftsystem
166
167
Motion Control
System (MCS)
Power Team® Synchron
Hub- und Liftsystem
DAS SYSTEM BESTEHT AUS:
1. PLC Steuerung und Schaltkasten, Pumpe und
Ölbehälter
2. Wegmeßsensoren für die Hebepunkte
3. Magnetventile für alle Hydraulikkreise
4. Drucksensoren in allen Hydraulikkreisen
EIGENSCHAFTEN:
• Hebekraft: beschränkt nur durch die Auswahl
der Hydraulikzylinder (einfach- und/oder
doppeltwirkende einsetzbar)
• Intuitives Anzeigedisplay mit Touchscreen
Bedienung
• Grundsystem komplett ausgestattet für 8
Hebepunkte, 16 oder 24 Hebepunkte als Option
verfügbar
• Zur Sicherheitsausstattung gehört: Stop bei
Stromausfall, Überwachung Wegmeßsensoren
permanent, Zylinderüberlastung, Ausfall
Drucksensoren, unkontrollierte Lastbewegung
und vieles mehr
• Die angezeigten Information umfassen z.B.
Diagnose und Anzeige aller Sensoren, Zylinder
und Ist-Zustände
Position der Last im Bezug auf Ausgangsposition
reale Last an jedem Hebepunkt
Anzeige der einzelnen Zylinder und eingegeben
Werte/Toleranzen für die Bewegung
• Last “wiegen”, Schwerpunkt bestimmen
• Alarmmeldungen
• Heben und Senken mit einer Genauigkeit von
+/- 1 mm
• Betriebsdruck (bis zu) 700 bar
• Standardsystem mit 151l Öl Tank und Pumpe
PE554
• Geeignet für einfach- und doppeltwirkende
Standardzylinder und Teleskopzylinder
POWER TEAM® SYNCHRON HUB- UND LIFTSYSTEM
Das Power Team ® Motion Control System erlaubt das
kontrolliertes Bewegen einer Last mit hoher Präzision
durch das Zusammenspiel sehr genauer Meßsysteme,
digitaler Verarbeitung der Signale und anspruchsvoller
Hydrauliksteuerung.Das PLC gesteuerte System bietet
durch die digitale Steuerung aller Systeme viele Vorteile,
wie Zeitersparnis, Wiederholbarkeit und äußerst geringe
Eigenspannung in dem zu bewegenden Objekt. Durch das
synchrone bewegen wird das Risiko von biegen, verdrehen
oder kippen zwischen den Hebepunkten verhindert, auch bei
ungleichmäßiger Lastverteilung.
TYPISCHE OBJEKTE FÜR HUB-, LIFT- ODER VERSCHIEBUNG SIND:
• Brücken
• Ölbohrplattformen
• Stahlkonstruktionen
• Schiffe und Wärmetauscher
Bestell- Information: Bitte kontaktieren Sie Power Team zur Auslegung und optimalen Konfiguration des Systemes.

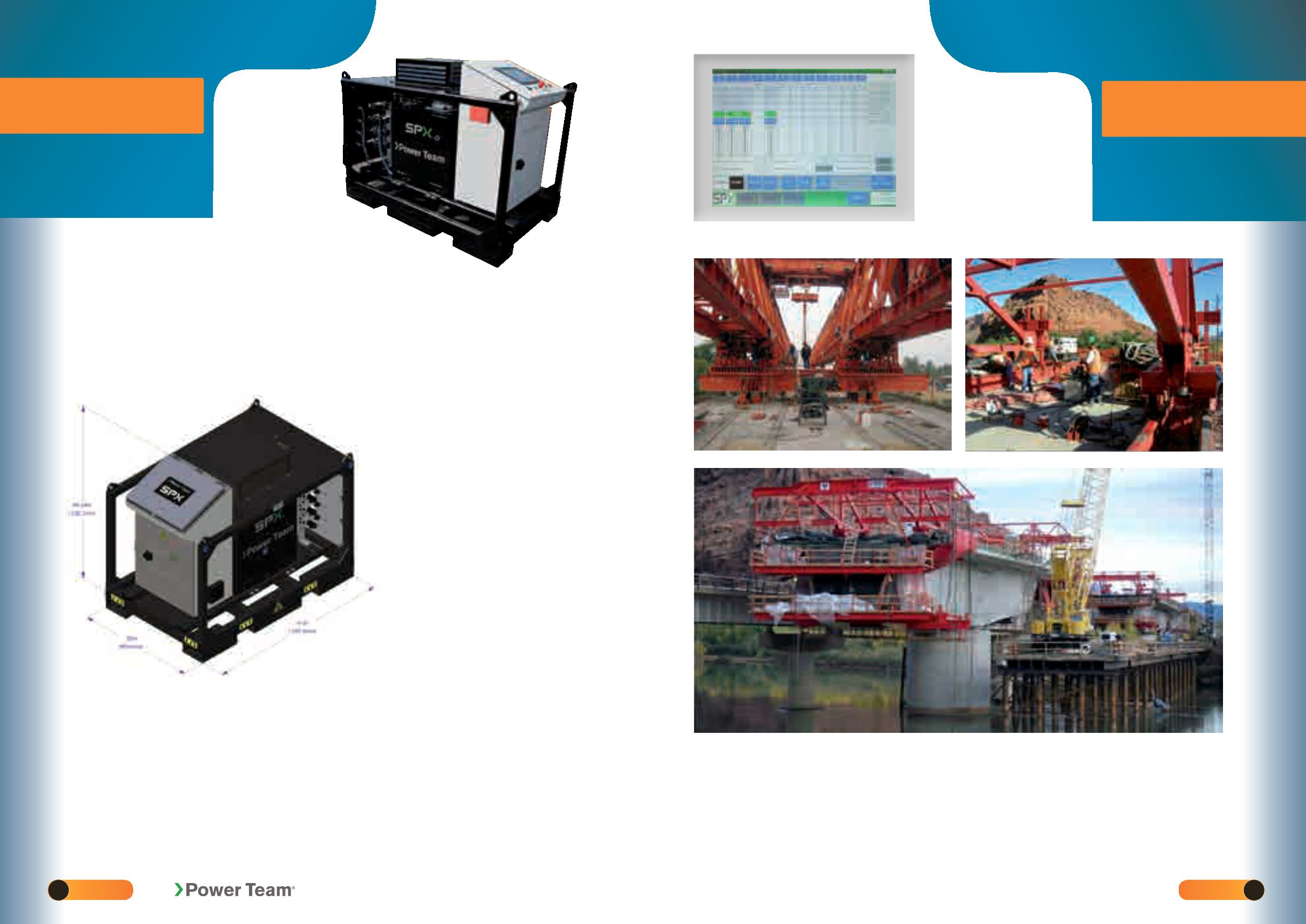

MCS-PE554-8 abgebildet.
