Beispiele hydraulischer Systeme
Zahlreiche Anwendungen sind mit Power Team- Hydraulikkomponenten möglich:
- Hebe- oder Pressarbeiten
- Abzieh- Schneid – oder Verschraubungsarbeiten u.v.m.
Abgebildet sind einige Grundsysteme, die mit Power Team Hydraulikkomponenten realisiert werden.

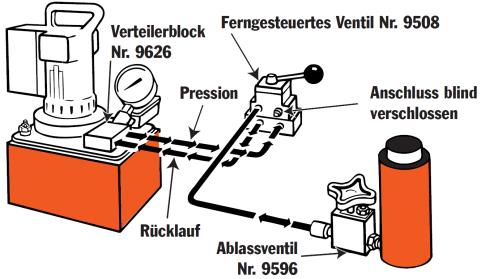

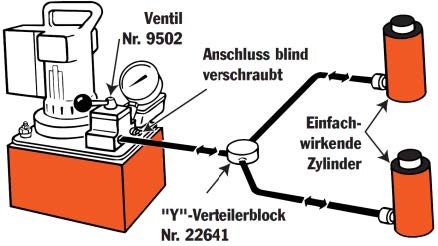

| 1) Einfachwirkende Zylinder | 2) Doppeltwirkende Zylinder |
|
Steuerung
|
Steuerung
|
| 3) Einfachwirkende Zylinder | 4) Doppeltwirkende Zylinder |
|
Steuerung
|
Steuerung
|
| 5) Einfachwirkende Zylinder | 6) Doppeltwirkende Zylinder |
|
Steuerung
|
Steuerung
|

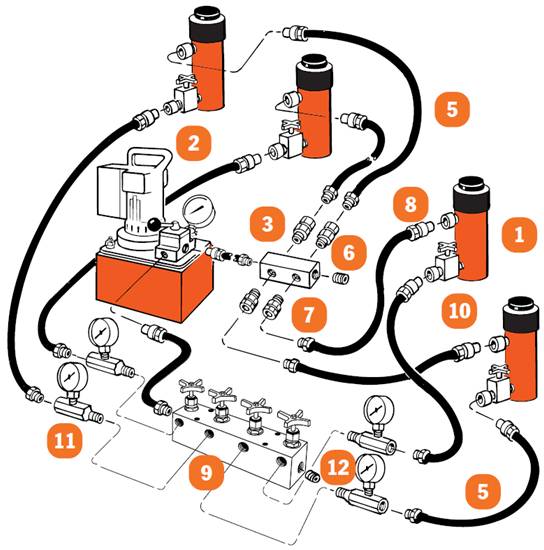

| 7) Einfachwirkendes Grundsystem | 8) Einfachwirkendes Grundsystem |
|
mit Handpumpe, Manometer, Schlauch, Absperrventilen, Ablassventilen und Hydraulikzylinder
|
mit Handpumpe, Manometer, Schlauch, Absperrventilen, Ablassventilen und Mehrzylinderanlage
|
| 9) Doppeltwirkendes Grundsystem |
|
mit Elektro-Hydraulikpumpe, Absperrventilen, Ablassventilen, Schläuchen und doppeltwirkender Mehrzylinderanlage.
|
